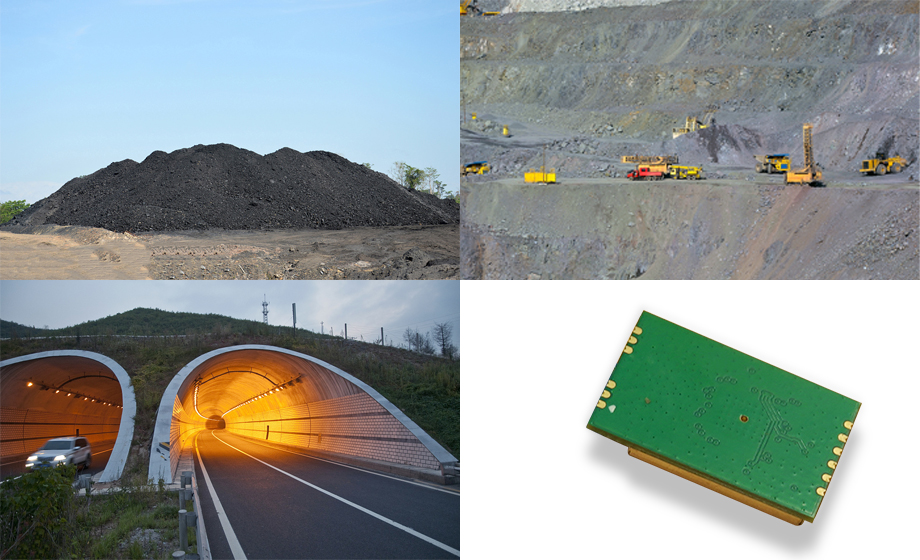

WiFi遠距離實時圖傳模塊金屬礦區/隧道傳輸，偏遠山區的稀有金屬礦區為了保證人員安全和設備財產安全，需要安裝和監控。由于現場環境復雜，機械多，采用WiFi遠距離實時圖傳模塊無線方式實現。現場安裝6個監控點，距控制中心5公里。
無線傳輸的原理是無阻擋傳輸，需要架高發射和接收設備，或者選擇制高點和中繼。雖然整個采礦區域屬于大面積開放區域，但礦區內機器和臨時住宅棚較多，礦區各角落分散有6個WiFi遠距離實時圖傳模塊的監控點，不能使每個監控點和監控中心可視化。因此，我們決定選擇一個制高點作為中繼。中繼點架高無線傳輸設備后，通過設備將6個無線信號傳回監控中心。
WiFi遠距離實時圖傳模塊隧道施工無線傳輸方案，隧道整體施工無線傳輸系統由三部分組成。
1、前端監控數據采集部分；
2、中端無線傳輸部分；
3、后端數據存儲與控制部分；
完整的無線傳輸系統由上述三部分組成。
隧道施工無線傳輸系統
前端數據采集部分：
根據現場實際要求，隧道總長1.5公里，有兩輛工程車，每輛工程車安裝兩臺網絡攝像頭，兩端隧道口安裝兩臺網絡攝像頭，左隧道口為監控中心，安裝網絡槍機和網絡球機。整個監控系統共有8個監控點，由7臺網絡槍機和1臺網絡球機組成。
無線傳輸部分：
無線傳輸主要由無線傳輸設備組成，采用工業級數字無線實現。數字無線網橋是一種性價比很高的遠程戶外無線網橋，WiFi遠距離實時圖傳模塊工作于2.4GHz頻段，采用2×2MIMO技術，高帶寬可達300Mbps。由于隧道不是一條直線，發射機和接收機實現視覺無障礙，因此決定在隧道轉彎處設置中繼點，以中繼接力的形式實現無線傳輸。右隧道入口的兩臺高清網絡攝像機通過交換機連接到數字無線傳輸設備作為發射端，WiFi遠距離實時圖傳模塊中繼點使用數字無線網橋作為接收端，兩輛工程車的攝像機采用網線整合，。中繼點兩臺接收機匯總信號，連接到交換機，使用數字無線傳輸設備。
后端數據存儲與控制部分：
監控中心是整個無線傳輸系統信號控制和數據交換中心，具有全面的系統功能，簡要表達如下：
1、同時顯示多個視頻信息，進行實時監控。
2、可以設置任何圖像的錄像速度和時間。
3、可以對任何重要監控點的圖像進行多模式錄像管理。
4、可以控制前端云臺和球機，從而選擇佳的監控角度和距離。
5、支持互聯網IP訪問，支持手機客戶端訪問，實現遠程無線傳輸。
監控中的設備由NVR由顯示器組成，無線接收器通過交換機連接接收到的多路圖像進入NVR，然后NVR將所有圖像顯示在顯示器上，以滿足實時觀看的要求。根據存儲要求，可選擇符合實際情況的大容量硬盤。將會有NVR接入互聯網可以實現觀看和手機客戶端遠程實時監控。
